上海起帆電纜股份有限公司是集研發、生產、銷售為一體的業內高端電線電纜企業之一，公司成立于1994年，坐落于國際化大都市上海金山，緊鄰國家級上海松江出口加工區，占地35萬平方米，廠房建筑面積20萬余平方米，注冊資金逾3億元，年生產能力達100億元，系電線電纜行業中的領軍企業。對于礦物絕緣電纜（包括柔性和剛性），國內均采用要求最嚴格的英國標準BS6387規定的實驗：　

單純防火試驗：C級 直接受火溫度950±40℃，燃燒180min;

防水防火試驗：W級 650℃，先燃燒15min，再燃燒和噴淋15min;

防火防撞試驗：Z級 950℃、15min/30次;

國內外常用的耐火標準試驗條件比較

礦物絕緣電纜（剛性）

簡稱MI電纜，電纜結構：以實芯銅導體作為線芯，以銅或銅合金作為金屬護套，在線芯和金屬護套之間以緊壓成形的礦物粉體作為絕緣層（MgO、Al2O3或特種SiO2等 ），在金屬護套外面可選擇地?cái)D制一層有機物外護套。

優點：礦物絕緣電纜短距離安全性能好，指標過硬。

缺點：

1）電纜太硬，彎曲性能差：由于結構上的原因，制造時，工藝上應反復拉拔與退火，使電纜的纜芯、絕緣和護套緊密結合在一起，像一根銅棒；除很小截面的電纜外，十分堅硬。

2）電纜芯數少：由于加工工藝的原因，除小截面（如25mm²以下）電纜外，所有電纜都為單芯的，這給線路需用多芯（如3芯）電纜時，只能用多根電纜安裝在一起加以解決。

3）電阻均勻性較差：由于加工原因，纜芯銅線表面不光滑，造成電阻不均。

4）長度短：由于銅管的長度受到限制，如銅管坯料一般不超過12米長，電纜制造時雖需經多次拉伸而增長，但長度增長有限，特別對大截面纜芯的電纜，長度增長更少，纜芯截面越大，電纜長度越短。

5）接頭多：對于線路距離較長而電纜又較短，因此只能通過接頭方式，把多根電纜串接起來而增長。

6）安裝敷設困難：較長的電纜線路，必須把較短的電纜用接頭接續起來，電纜用MgO作絕緣，它極易吸潮而降低絕緣電阻，因此接頭時應仔細處理，妥善密封，難度較大，兼之電纜太硬，彎曲困難，使安裝敷設增加很大麻煩。

7）總體造價高：由于其工藝及結構的影響，該電纜造價昂貴，另外，該電纜需要專用接頭，接頭價格高，再加上電纜施工必須要專業的施工人員安裝，施工難度非常高，對施工工藝要求非常高，稍有不慎，容易進水汽造成絕緣電阻偏低，影響電氣性能。另外，該電纜的維護成本也較高，對電纜的維護周期，維護人員的技能水平要求都比普通電纜高的多。

柔性礦物絕緣電纜

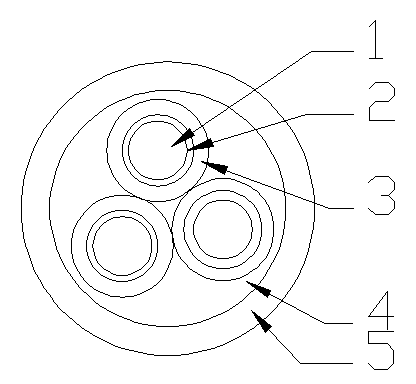

目前柔性礦物絕緣電纜產品無統一結構，各廠家結構略有差異，我司采用國內流行的做法：導體上繞包三層云母帶，再繞包三層陶瓷硅橡膠帶作為絕緣，絞合成纜后，繞包云母帶+陶瓷硅耐火層，焊接金屬管防火層（皺紋銅管或者鋁管），擠包高阻燃環保型護套，電纜結構圖如下：

1—導體 2—云母帶繞包層 3—硅橡膠絕緣層 4—防火層 5—聚烯烴外護層

柔性礦物絕緣電纜的優點：

1）能制成多芯電纜，如3、3+1、4芯等，纜芯截面較大，例如可達3×150mm²、3×240+1×120mm²，,4×120mm²等；對于纜芯為較小截面時可以制成更多芯的電纜，例如：7、12、19芯等，其結構可為：7×1.54mm，12×1.15mm，19×1.13mm等。并且其護套可以作接地線用（即可作為PE線）；

2）大長度：由于制造工藝原因，理論上這種電纜可制成任意長度，只要使用時有需要，且運輸重量有可能都能做到；成盤供應，一般盤長可達1至2公里。

3）比較柔軟：這種電纜的纜芯，每相都由多根單線經絞合而成的；絕緣不是壓緊密實的結構，而是由帶狀的絕緣帶繞包而成；金屬護套由金屬帶成形，焊接，軋紋的結構，經現代技術焊接與對焊縫的連續探傷，保證焊縫密閉不開裂，這樣組成的電纜較柔軟、易彎曲、電纜采用上盤技術能繞在線盤上；

 4）良好的安裝性：按工程需求，電纜將有足夠的長度，減少了電纜接頭數量，又因電纜較柔軟，易彎曲；絕緣不易吸潮，因此電纜端頭易處理，安裝易完成。

5）整體造價便宜：電纜材料成本與工藝制造成本比氧化鎂絕緣電纜成本低，且電纜與普通電纜一樣施工安裝、維護，整體造價便宜很多。

兩種結構性能對比如下：

1.連續長度長:YTTW金屬護套無機礦物絕緣電纜可根據用戶要求制作長度，最長長度可達2000米，可由現場根據實際情況任意切割，不用設中間接頭，施工方便。而B(niǎo)TTZ礦物絕緣電纜受制作工藝限制，導體截面小，制作長度短（4×25最長90米；1×400最大長度32米）。

2.電纜系統防火性能高:YTTW金屬護套無機礦物絕緣電纜耐火特性高（極限溫度1083℃），燃燒時無毒。在火焰溫度950-1000℃燃燒3個小時，能保持電路的完整性。

3.載流量大:根據導體載流量的特性，在截面積相同的情況下，相同時間內多根導線中通過的電子數量大于單根導線，所以YTTW金屬護套無機礦物絕緣電纜的載流量大于BTTZ礦物絕緣電纜，大大提高了電纜的工作效率。

4.柔性好，可成盤運輸YTTW金屬護套無機礦物絕緣電纜的導體是由多股銅線絞合組成，銅護套又進行軋紋加工，電纜的柔軟性好，成品電纜長度長可以成盤包裝、運輸更方便。而B(niǎo)TTZ礦物絕緣電纜的導體是單根銅棒、絕緣層是壓實的氧化鎂、經過拉拔的銅護套，整根電纜十分堅硬，長度短無法成盤。

5.安裝簡單方便由于BTTZ礦物絕緣電纜呈剛性，在線路運行中容易受到自然力或電動力的破壞，因此，在安裝過程中必需每隔一段距離加設“S”形或者“Ω”形；BTTZ礦物絕緣電纜無法整盤放線，需要投入大量的人力，而且在放線過程中電纜容易打結；BTTZ礦物絕緣電纜的絕緣材料氧化鎂極易吸潮，制作中間接頭、終端時要邊烘烤邊施工，一旦吸潮，就會降低絕緣電阻，造成泄漏電流的增加，進而導致電壓損失的加大。YTTW金屬護套無機礦物絕緣電纜較為柔軟，而且，軋紋形的銅護套使電纜不會受到熱脹冷縮自然力或電動力的破壞，整條線路不需設置“S”或“Ω”形；電纜制造長度長，可以和普通電纜一樣成盤放線；電纜基本不吸潮，終端安裝簡單，近似于普通電纜?？傊谕葪l件下，YTTW金屬護套無機礦物絕緣電纜的安裝費用和施工勞動強度明顯低于BTTZ礦物絕緣電纜。

6.多芯截面大YTTW金屬護套無機礦物絕緣電纜單芯電纜截面可達630mm2，多芯電纜截面可達4×120mm2 。而B(niǎo)TTZ礦物絕緣電纜單芯電纜截面最大為400mm2 ，多芯電纜截面只能達到4×25 mm2 。相比BTTZ礦物絕緣電纜，YTTW金屬護套無機礦物絕緣電纜更能滿足現場需要，節約工程造價；同時減少放線次數，節約工時、降低安裝成本。綜上所述，相比BTTZ礦物絕緣電纜，YTTW系列金屬護套無機礦物絕緣電纜技術更加先進、質量更加可靠，更能滿足用戶的實際需求。
